Яма - круглая
или овальная впадина с резко выраженной бровкой. Аналогичные объекты,
но внемасштабные по размерам в плане, будем называть микроямкой. Микроямки
показываются на карте специальными знаками, причем знаком А114-небольшие
пологие ямки, как правило, естественного происхождения, а знаком А115
- резкие углубления, воронки, обычно искусственного происхождения.
Исключение для знака А115 составляют маленькие карстовые воронки.

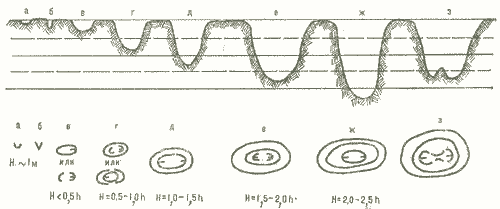

На рис. приведены способы показа ям на карте.
|
|
|
При изображении
ям следует придерживаться рекомендаций, касающихся изображения бугров.
Ступень - углубление
на склоне, поперечный профиль которого либо слегка наклонен в сторону
общего наклона поверхности (рис.12,а), либо горизонтален (рис. 12,б).
Эти особенности должны отражаться рисунком горизонталей:Проход-продолговатое
резкое понижение между склонами двух соседних положительных элементов
или форм рельефа, открытое с двух сторон. Дно его горизонтально
или слегка наклонено.
Седловина-как пространственный элемент рельефа характеризуется понижением
в гребне, расположенным между двумя возвышенностями и двумя лощинами.
Образуется окончаниями выступов или ребер возвышенностей и началом
лощин. При наличии на местности четкой седловинной точки рисунок
горизонталей выступов и лощин должен быть таким, чтобы они зрительно
фиксировали седловинную точку, а линии водораздела и тальвегов проходили
через нее.
Перемычка - продолговатое, узкое возвышение, завершающее два соседних
склона и ограниченное по концам спускающимися к нему выступами или
ребрами. Может быть горизонтальной или слегка наклонной.
Все сказанное выше об изображении бугров на склоне относится в равной
мере к изображению ям на склоне. В отличие от ямы на плоскости яма
на склоне-сложная форма рельефа, состоящая из трех элементов-ступени,
ямы на ступени и седловины или, что встречается чаще, перемычки,
которая отделяет яму от основного склона. Все эти элементы должны

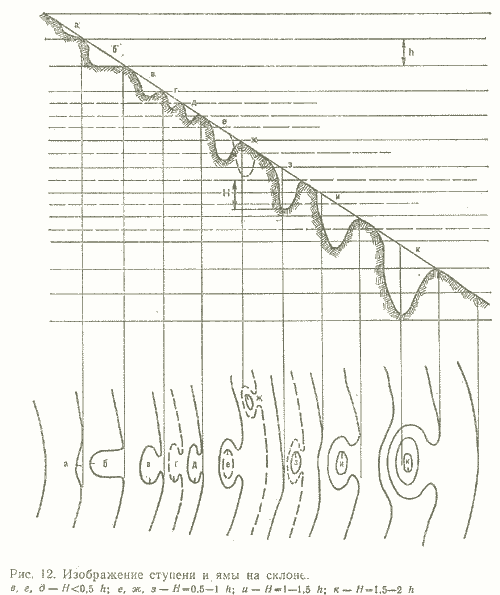

быть отражены на карте. На рис.12 приведены способы изображения
этой формы рельефа в зависимости от глубины ямы от седловины (перемычки)-Н.
Введение вспомогательной горизонтали позволяет показать взаимное
расположение объектов на склоне: при одной глубине яма ж расположена
ниже ямы е по склону.
|
|
|
Лощина - вытянутое
углубление, открытое в сторону общего наклона поверхности, имеющее с трех
сторон пологие, задернованные склоны. Любая лощина состоит из трех структурных
линий (две бровки и тальвег) и склонов. Все эти элементы должны быть в максимально
возможной степени отражены на карте. Линии бровок на. средних и крутых склонах
должны фиксироваться местами резкого перегиба горизонталей - его полезно
несколько утрировать. На пологих склонах при неглубоко врезанных лощинах
бровки практически изображаются основными и вспомогательными горизонталями.
При этом появляется возможность показать и глубину элемента (см. первый
рис.єтого раздела). Склоны лощин надо показывать горизонталями до крутизны,
которую ограничивают полиграфические возможности, т. е. до величины заложения
0,6 мм в масштабе 1:10000. При высоте сечения 5 м это соответствует склону
крутизной 40°. Способ показа склона лощины горизонталями необходим потому,
что на карте сразу читаются высота и крутизна склона. По указанным соображениям
целесообразно и более крутые склоны (до 45°) показывать горизонталями, а
не знаком обрыва, уменьшая их крутизну до величины заложения 0,6 мм. Лощины
изображаются непрерывающимся рисунком горизонталей.
Промоина - вытянутое углубление незначительной длины, открытое в сторону
общего наклона поверхности и имеющее с трех сторон крутые незадернованные
склоны. Промоины глубиной 0,5 - 1м показываются знаком А.110, а глубиной
более 1м и шириной до 7-8м показываются знаком А.109.
Лощины и промоины, устье которых расположено выше подошвы склона называются
висячими.
Монотонный склон, или просто склон, - задернованная наклонная поверхность,
не имеющая в пределах своей площади других элементов рельефа. Склон ограничен
сверху бровкой, а снизу-подошвой. На карте показывается горизонталями до
минимально допустимого заложения.
Обрыв - крутой, незадернованный земляной склон. На карте изображается знаком
А. 106. Бровка показывается линией, соединяющей основания штрихов, а подошва-мысленной
линией, проходящей через противоположные концы штрихов. Оба элемента должны
на карте строго соответствовать по плановому положению этим линиям на местности.
Площадь, закрытая штрихами, соответствует пространству, занятому склоном
в плане. Высота обрыва определяется не длиной штрихов в его знаке, как иногда
ошибочно представляют, а числом подходящих к обрыву и замыкающихся на нем
горизонталей. Обрывы высотой до 1,5м показываются линией бровки с толщиной
0,18мм, а выше (непреодолимые обрывы) - линией бровки с толщиной 0,25мм.
Очень высокие (опасные для жизни) обрывы показываются знаком А.201. Следует
отметить, что критерием выбора, каким знаком показать склон - горизонталями
или штрихами, служит фактор скорости преодоления склона - то ли "бег-быстрый
шаг", то ли "альпинисткие приемы"; зачастую имеет место корреляция
с покрытием (задернован - не задернован). Предпочтение всегда надо отдавать
горизонталям.
Рассмотрев все элементы рельефа, мы приходим к выводу, что любой, даже самый
сложный, рельеф можно изобразить на карте комбинацией его простейших элементов.
Задача составителя состоит в опознании этих элементов на местности, определении
их планового и высотного положения и правильном изображении на карте.
|
